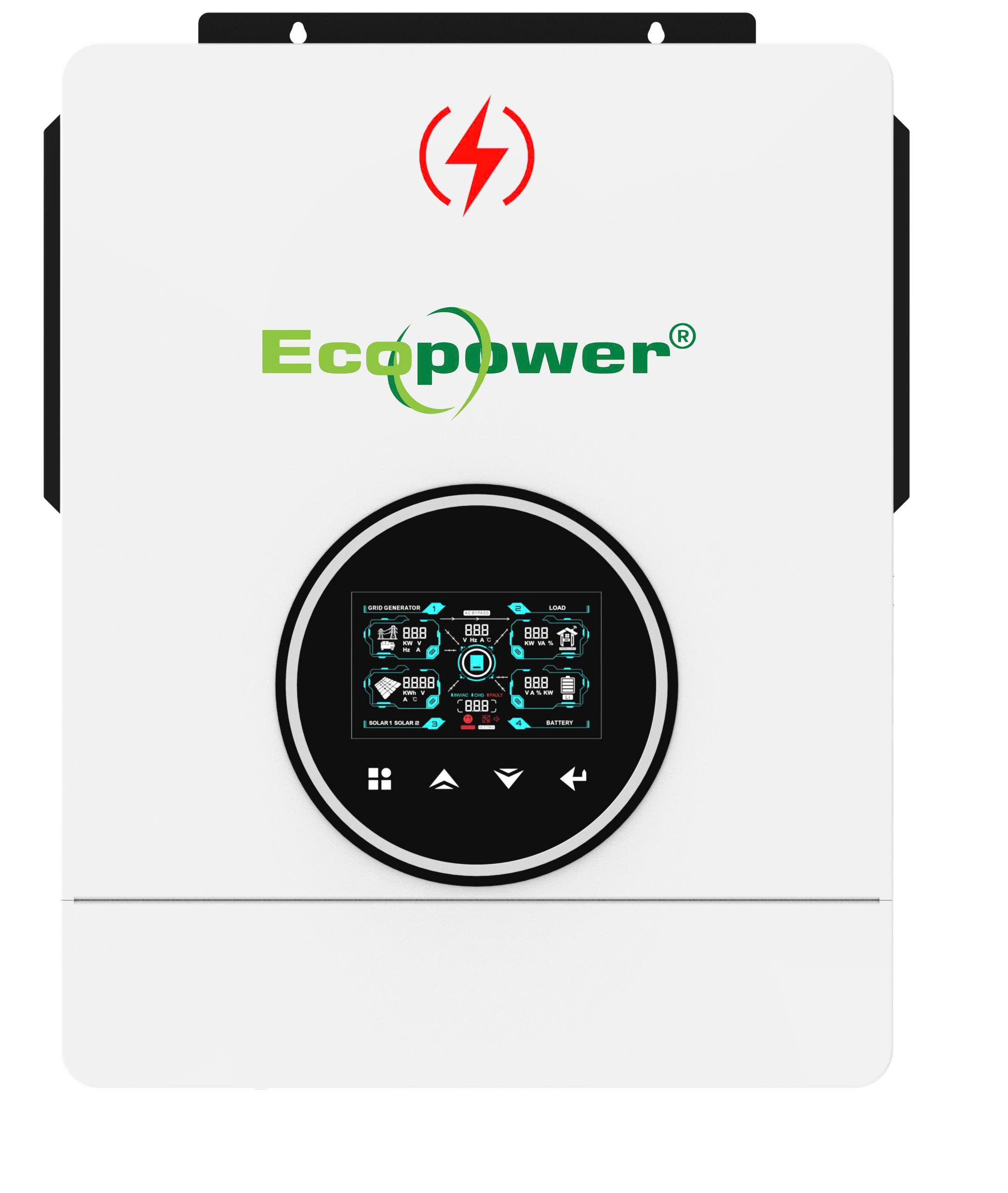

Inverter Hybrid EcoPower 6.5kW 48V SGE6.5KW
Inverter Hybrid EcoPower 6.5kW SGE6.5KW là dòng biến tần năng lượng mặt trời 1 pha sử dụng hệ pin lưu trữ 48VDC, phù hợp cho gia đình, cửa hàng, văn phòng, trang trại và cơ sở kinh doanh có nhu cầu sử dụng điện ở mức vừa.
Thiết bị có công suất đầu ra toàn tải 6.500W, hỗ trợ giàn pin mặt trời có tổng công suất tối đa 10.000W. Hai đầu vào PV với dòng tối đa 18A + 18A giúp việc phân chia chuỗi pin linh hoạt hơn và phù hợp với nhiều loại tấm pin công suất cao.
Inverter còn hỗ trợ hai ngõ ra tải gồm tải chính và tải phụ, giúp người sử dụng phân chia thiết bị điện theo mức độ ưu tiên. Hiệu suất chuyển đổi tối đa đạt 97,3%, góp phần hạn chế tổn hao điện năng trong quá trình vận hành.
Đặc điểm nổi bật của Inverter Hybrid EcoPower 6.5kW
Công suất đầu ra toàn tải 6.500W
Inverter EcoPower SGE6.5KW cung cấp công suất đầu ra toàn tải lên đến 6.500W. Mức công suất này phù hợp cho những công trình sử dụng đồng thời nhiều thiết bị điện như máy lạnh, tủ lạnh, máy bơm, máy tính, hệ thống chiếu sáng và các thiết bị gia dụng khác.
Sản phẩm hỗ trợ các mức điện áp đầu ra danh định:
Dòng điện đầu ra danh định đạt 28,5A, phù hợp với hệ thống điện xoay chiều một pha.
Công suất pin mặt trời tối đa 10.000W
Inverter cho phép kết nối giàn pin năng lượng mặt trời có tổng công suất tối đa lên đến 10.000W. Việc hỗ trợ công suất PV cao hơn công suất đầu ra inverter giúp hệ thống tăng khả năng thu năng lượng vào buổi sáng, buổi chiều hoặc trong điều kiện bức xạ mặt trời chưa đạt mức tối đa.
Thông số đầu vào PV:
- Điện áp vận hành danh định: 360VDC
- Điện áp PV tối đa: 480VDC
- Dải điện áp đầu vào PV: 120–480VDC
- Dải MPPT toàn tải: 240–450VDC
- Dòng điện PV tối đa: 18A + 18A
- Công suất PV tối đa: 10.000W
- Dòng sạc năng lượng mặt trời tối đa: 140A
Các thông số trên được tổng hợp từ nhãn kỹ thuật của model SGE6.5KW.
Hai đầu vào PV 18A + 18A
Thông số dòng PV tối đa 18A + 18A cho thấy inverter hỗ trợ hai đường đầu vào PV, giúp việc phân chia chuỗi pin linh hoạt và thuận tiện hơn trong quá trình thiết kế hệ thống.
- Dễ dàng phân chia các chuỗi tấm pin mặt trời.
- Phù hợp với tấm pin có dòng hoạt động cao.
- Hỗ trợ bố trí chuỗi pin theo nhiều hướng mái khác nhau.
- Tăng tính linh hoạt khi thiết kế và đấu nối hệ thống.
Lưu ý: Tổng điện áp hở mạch của chuỗi pin không được vượt quá điện áp PV tối đa 480VDC của inverter.
Hỗ trợ hai ngõ ra tải
Inverter Hybrid EcoPower 6.5kW hỗ trợ hai ngõ ra tải riêng biệt, gồm tải chính và tải phụ.
| Ngõ ra tải |
Công suất tối đa |
| Toàn tải |
6.500W |
| Tải chính |
6.500W |
| Tải phụ |
4.550W |
Ngõ ra tải chính có thể dùng cho các thiết bị quan trọng cần duy trì nguồn điện. Ngõ ra tải phụ có thể sử dụng cho các thiết bị ít ưu tiên hơn hoặc các phụ tải được quản lý riêng.
Cần lưu ý: Tổng công suất toàn tải của inverter vẫn là 6.500W. Công suất tải chính 6.500W và tải phụ 4.550W không được cộng lại thành 11.050W.
Sử dụng hệ pin lưu trữ 48VDC
EcoPower SGE6.5KW sử dụng hệ pin lưu trữ có điện áp danh định 48VDC, phù hợp với nhiều hệ pin Lithium và ắc quy đang được sử dụng trong hệ thống điện mặt trời có lưu trữ.
- Điện áp pin: 48VDC
- Dòng điện pin tối đa: 140A
Khi lựa chọn pin lưu trữ, cần kiểm tra điện áp làm việc, khả năng chịu dòng sạc và dòng xả của pin để bảo đảm tương thích với inverter và đáp ứng công suất tải của hệ thống.
Khả năng sạc từ điện mặt trời và nguồn AC
Inverter hỗ trợ dòng sạc năng lượng mặt trời tối đa 140A. Thiết bị cũng có đầu vào AC để bổ sung nguồn điện cho tải hoặc sạc pin lưu trữ khi nguồn điện mặt trời không đáp ứng đủ nhu cầu.
- Điện áp AC danh định: 230VAC
- Dòng AC đầu vào tối đa: 40A
- Tần số hoạt động: 50/60Hz
- Dòng sạc AC tối đa: 140A
- Công suất tăng vọt: 13.000VA
Công suất tăng vọt 13.000VA hỗ trợ inverter đáp ứng tốt hơn dòng khởi động tức thời của một số thiết bị có động cơ hoặc máy nén.
Hiệu suất chuyển đổi tối đa 97,3%
Inverter EcoPower 6.5kW đạt hiệu suất chuyển đổi tối đa 97,3%, giúp hạn chế tổn hao điện năng trong quá trình chuyển đổi từ nguồn điện DC sang nguồn điện AC.
Thiết bị có hệ số công suất lớn hơn 0,99, góp phần nâng cao hiệu quả sử dụng nguồn điện đầu ra trong quá trình vận hành.
Dải điện áp và tần số đầu ra
- Điện áp đầu ra danh định: 220/230/240VAC
- Dải điện áp hòa lưới: 184–253VAC
- Dải tần số hòa lưới: 47,5–51,5Hz hoặc 57–62Hz
- Tần số hoạt động danh định: 50/60Hz
- Dòng đầu ra danh định: 28,5A
- Hệ số công suất: lớn hơn 0,99
Bảng thông số kỹ thuật Inverter EcoPower 6.5kW
| Hạng mục |
Thông số |
| Thương hiệu |
EcoPower |
| Model |
SGE6.5KW |
| Màu sắc |
Đen và trắng |
| Nhiệt độ hoạt động |
-20°C đến 65°C |
| Công suất đầu ra toàn tải |
6.500W |
| Công suất tải chính tối đa |
6.500W |
| Công suất tải phụ tối đa |
4.550W |
| Công suất tăng vọt |
13.000VA |
| Điện áp đầu ra danh định |
220/230/240VAC |
| Dòng đầu ra danh định |
28,5A |
| Tần số hoạt động |
50/60Hz |
| Hệ số công suất |
Lớn hơn 0,99 |
| Hiệu suất chuyển đổi tối đa |
97,3% |
| Công suất PV tối đa |
10.000W |
| Điện áp PV danh định |
360VDC |
| Điện áp PV tối đa |
480VDC |
| Dải điện áp PV |
120–480VDC |
| Dải MPPT toàn tải |
240–450VDC |
| Dòng PV tối đa |
18A + 18A |
| Dòng sạc năng lượng mặt trời tối đa |
140A |
| Điện áp AC đầu vào |
230VAC |
| Dòng AC đầu vào tối đa |
40A |
| Dòng sạc AC tối đa |
140A |
| Điện áp pin lưu trữ |
48VDC |
| Dòng điện pin tối đa |
140A |
Ứng dụng thực tế
- Hệ thống điện mặt trời có lưu trữ cho gia đình.
- Nhà phố và biệt thự có mức tiêu thụ điện vừa.
- Cửa hàng, văn phòng và siêu thị mini.
- Quán cà phê, nhà hàng và cơ sở kinh doanh.
- Trang trại và hệ thống sản xuất nông nghiệp.
- Công trình cần nguồn điện dự phòng khi mất điện.
- Khu vực có nguồn điện lưới không ổn định.
Lưu ý khi thiết kế và lắp đặt
- Tổng điện áp hở mạch của chuỗi pin không được vượt quá 480VDC.
- Nên thiết kế điện áp vận hành của chuỗi pin nằm trong dải MPPT toàn tải 240–450VDC.
- Dòng điện trên mỗi đầu vào PV không được vượt quá 18A.
- Hệ pin lưu trữ phải có điện áp danh định 48VDC.
- Pin, dây dẫn và thiết bị bảo vệ phải đáp ứng được dòng điện tối đa của hệ thống.
- Tổng công suất sử dụng đồng thời của hai ngõ ra tải không được vượt quá 6.500W.
- Cần sử dụng CB, cầu chì, thiết bị chống sét và tiết diện dây dẫn phù hợp.
- Inverter nên được lắp đặt tại khu vực khô ráo, thông thoáng và tránh ánh nắng trực tiếp.
- Việc đấu nối nên được thực hiện bởi đội ngũ kỹ thuật có chuyên môn.
Kết luận
Inverter Hybrid EcoPower 6.5kW 48V SGE6.5KW là giải pháp phù hợp cho hệ thống điện mặt trời có lưu trữ tại gia đình, cửa hàng, văn phòng và cơ sở kinh doanh quy mô vừa.
Sản phẩm nổi bật với công suất đầu ra 6.500W, công suất PV tối đa 10.000W, hai đầu vào PV 18A + 18A, hệ pin lưu trữ 48VDC và hai ngõ ra tải chính – tải phụ. Hiệu suất chuyển đổi tối đa 97,3% giúp hệ thống khai thác nguồn năng lượng mặt trời hiệu quả và hạn chế tổn hao trong quá trình vận hành.
